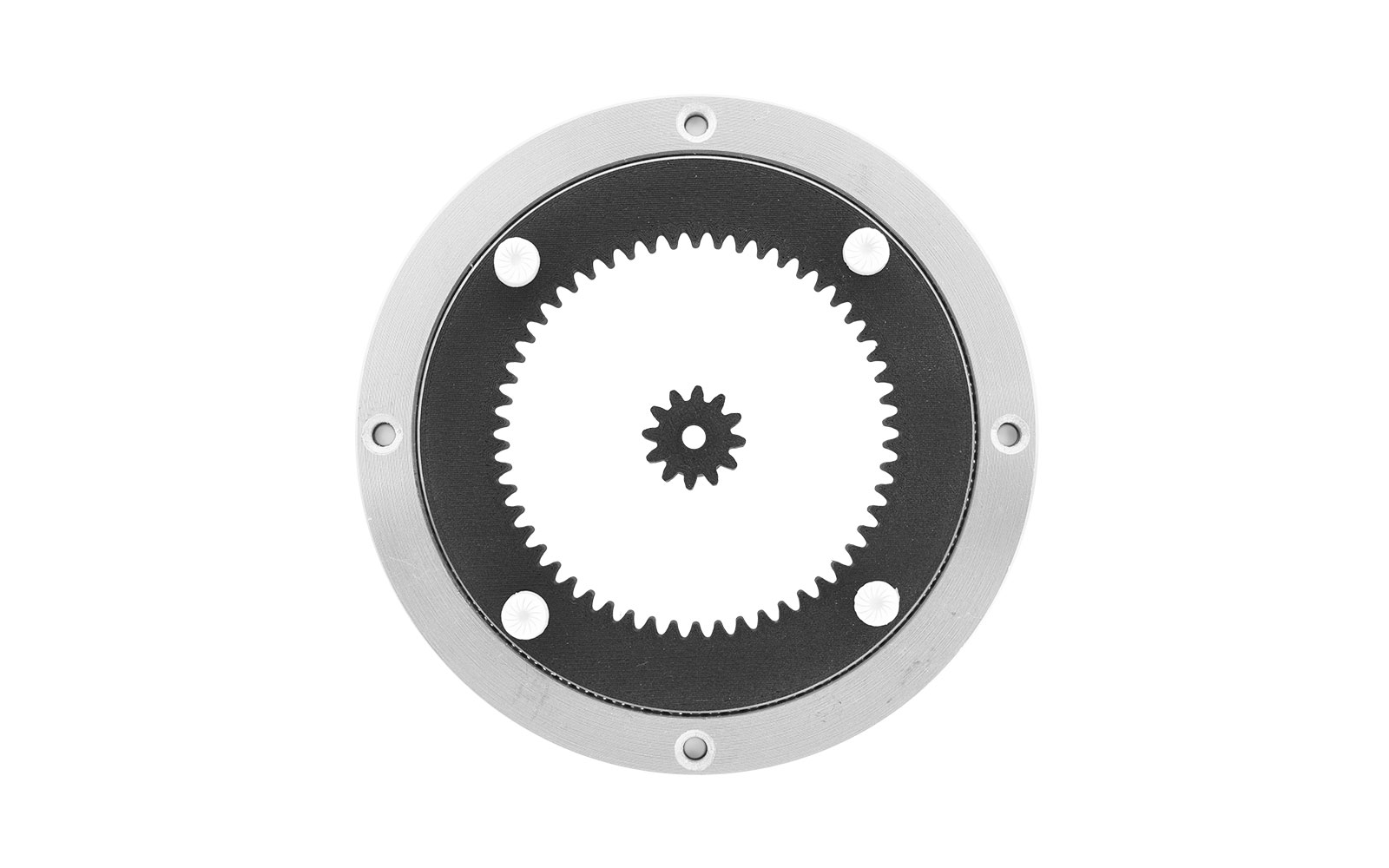

Aluminium Drehkranz Ø 14 cm mit Zahnrad für Antrieb

49,90

Lieferzeit: 1 - 3 Tage*

Vorrätig

Beschreibung

Der hochwertige Aluminium Drehkranz ist mit einem Zahnkranz versehen, sodass er für den Antrieb mit einem Zahnrad ideal geeignet ist. Das Drehlager selbst ist aus massivem Aluminium und auf zahlreichen Stahlkugeln gelagert. Dabei kann es sowohl auf Druck als auch auf Zug belastet werden, da die Ringe konstruktionstechnisch miteinander verbunden sind und nicht lose aufeinanderliegen. Nur durch das Herausschrauben der seitlichen Madenschraube und anschließender Entnahme der Stahlkugeln lassen sich die Drehringe zwecks möglicher Reinigung trennen.

Am inneren Ring des Aluminium Drehkranzes ist ein Zahnkranz aus Kunststoff angebracht. Ein passendes Zahnrad für den Antrieb ist im Lieferumfang enthalten. Damit eignet sich der Drehkranz ideal zur elektrischen Ansteuerung und elektronischen Automatisierung. In Kombination mit elektrischen Motoren wie z.B. Schrittmotoren können die Drehlager präzise gedreht werden. Gradgenaue Positionierungen oder kontinuierliche 360 Grad Drehungen sind entsprechend leicht umsetzbar.

Im unbelasteten Zustand verhält sich das Drehlager aufgrund des Lagerfetts viskos und entfaltet seine optimalen Laufeigenschaften erst bei höheren Belastungen. Ein signifikanter Nachlauf ist dann aufgrund der höheren Trägheitsmasse möglich. Falls nötig, können zur Verringerung der Viskosität geeignete Mineralöle oder Syntheseöle als Schmierstoff verwendet werden. Weiterhin sind die Ringe durch einen dünnen silberfarbenen Acryllack leicht vor Korrosion geschützt. Durch die vorhandenen Bohrungen sind die Ringe zudem einfach zu befestigen. Hier sind je nach Bedarf Unterlegscheiben als Abstandshalter oder Gewindebohrungen einzusetzen. Das Hinzufügen von Schraubgewinden oder weiteren Bohrungen am Ring ist möglich.

Letzlich sorgen eine niedrige Bauhöhe und die robuste Bauart für vielfältige Anwendungsmöglichkeiten (je nach Durchmesser zB. Anlagen- und Maschinenbau,  Möbelbau, Messebau, Drehtische, Displays und Werbeständer, Gastronomie, Modellbau, Kunstobjekte, Signalanlagen, wissenschaftliche Versuchsaufbauten, etc.). Auf Kundenwunsch konstruieren und produzieren wir auch individuelle Zahnkränze, Zahnräder und Steuerungseinheiten als Sonderanfertigung. Kontaktieren Sie uns hierfür gerne.

Technische Daten Drehkranz

  • Material Gehäuse: Aluminiumgehäuse mit 5 mm Stahlkugeln
  • Außendurchmesser: 140 mm
  • Innendurchmesser: 89 mm
  • Gesamthöhe: 8,5 mm (+1 mm durch Zahnkranz)
  • Äußerer Lochkreisdurchmesser: 128 mm (4,9 mm Bohrungen)
  • Innerer Lochkreisdurchmesser: 101 mm (4,9 mm Bohrungen)
  • Axiale Traglast: max. 15 kg
  • Gewicht: 0,22 kg

Technische Daten Zahnkranz

  • Material: PETG 3D Print
  • Anzahl der Zähne: 54 (Modul 1,5)
  • Innendurchmesser: 76,5 mm
  • Drehmoment: max. 50 Ncm bei 20°C
  • Glasübergangstemperatur: 80-90°C

Technische Daten Zahnrad

  • Material: PETG 3D Print
  • Anzahl der Zähne: 12 (Modul 1,5)
  • Außendurchmesser: 21 mm
  • Schaft: 5 mm (z.B. NEMA17 Schrittmotor)
  • Gesamthöhe: 16 mm
  • Drehmoment: max 50 Ncm bei 20°C
  • Glasübergangstemperatur: 80-90°C

Zusätzliche Information

Gewicht 0,24 kg
MPN

AD140-0-Z
